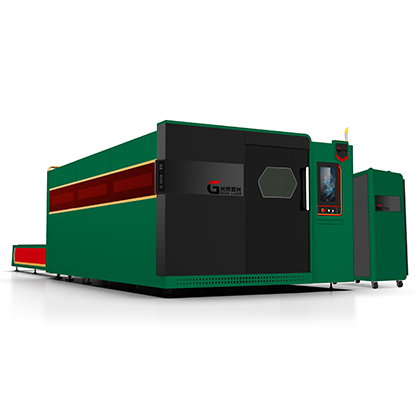

4020大包围交换式激光切割机_光束激光

机器主要功能介绍

激光器功率范围:6000W/12000W/20000W/30000W

加工板材类型   :碳钢/不锈钢/铜/铝

加工板材厚度   :16/20/22/30/35/40/45/50/60

加工板材幅面   :4000*2000mm/4000*2500mm/6000*2000mm/6000*2500mm(工作面积可根据您的需求定制)。

产品详情

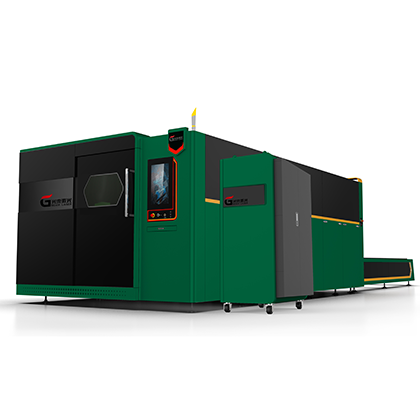

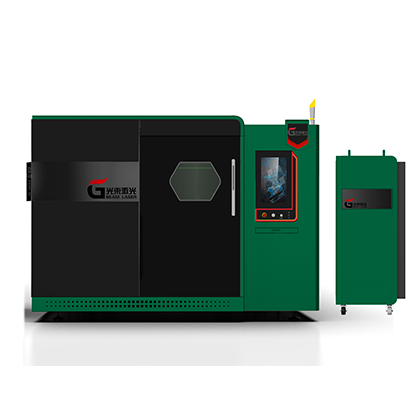

4020大包围交换式激光切割机(图2)4020大包围交换式激光切割机(图3)

激光切割机的优点:

一、采用光纤激光器,快、紧凑,光纤激光器在金属板材切割方面的应用,和传统的CO2激光器切割相比,变化在于外光路、激光头、气体等。激光直接通过光纤传输到激光头,光路稳定,以保机床全幅面切割的统一性。

二、采用龙门结构、稳定。光纤激光切割机采用的结构形式有龙门式,悬臂式,中间倒挂横梁等。龙门式结构以的结构优点,成为目前世界上的主流机型,也是各品激光切割机采用的结构形式。

三、采用双驱动方式,快、平衡;光束激光的光纤激光切割机采用双驱动方式,即是龙门横梁的两边均对称安装有齿轮齿条和伺服电机,实现双齿轮齿条传动,双伺服电机驱动,以保横梁受力平衡,运行同步。

四、采用斜齿轮齿条传动方式稳定,传统激光切割设备采用的方式有滚珠丝杠、齿轮齿条、直线电机。齿轮齿条又分为直齿和斜齿2种,斜齿相对于直齿,啮合面积很大,齿轮和齿条间的传动会平稳。

4020大包围交换式激光切割机(图3)

高低式交换工作台,节省上下料时间,完成一次交换≤15S,提高加工效率,节省人工成本。


4020大功率激光切板机单平台(图2)

适用行业:

应用于钣金加工、汽车制造、健身器材、机箱机柜、广告金属字、不锈钢厨具、环保家电等机械设备。

可切割多种金属板材、管材(切管另加切管装置即可)、主要适用于不锈钢、碳钢、镀锌板、电解板、黄铜板、铝板、锰钢、各种合金板、稀有金属等材质的快速切割。


4020大包围交换式激光切割机(图5)

床身结构:

光纤激光切割机结构采用工业重型钢结构。

4020大包围交换式激光切割机(图6)

航空铝横梁:

航空工业铝型材横梁可让设备拥有高效的动态性能,大大提高加工效率,同时保证加工质量。经有限元分析优化的横梁结构,基于铝合金的金属特性,耐腐蚀、轻量化,高刚性,保障激光加工时的高速运动,同时具有很好的动态性能,在满足精度的情况下,可实现各类图形的高速切割。

4020大功率激光切板机单平台(图4)

标配进口高精密传动部件:

和知名品牌高精密齿条、导轨、滚珠丝杠,

构建整套高精密传动系统,以实现高于行业标准的加工尺寸精度,

帮助用户提升核心竞争力。


技术参数

加工幅面(长*宽)

4000*2000mm

4000*2500mm

6000*2000mm

6000*2500mm

可配激光器功率

6000W

12000W

20000W

30000W

X/Y轴重复定位精度±0.03mm
X/Y轴定位精度±0.03mm/m
最大速度

120m/min-140m/min

最大加速度1.5G
