激光切割机有哪些类型?这取决于您如何对其进行分类。
1、若分激光器,可分为:
A、固态激光器。固态激光器分为红宝石激光器、YAG等
B、半导体激光器。
C、液体激光。
D、气体激光器。 CO2激光
当然,激光切割有两种类型,YAG和CO2、
2、根据激光切割机的结构可分为:

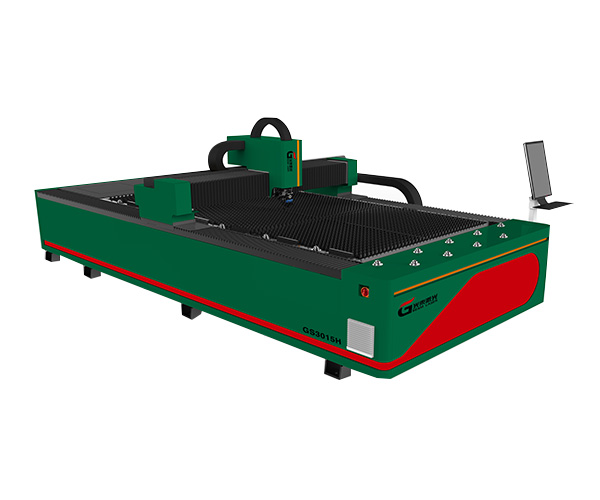

A、台式激光切割机
这种激光切割机最为常见。就是将激光放在一侧,通过外部光路传输到激光切割头。加工范围一般为1、5*3M、2*4M。
按具体结构分为悬臂式、龙门式、混合式。
很多国内外品牌的机器,如TRUMPF、Bystronic、Prima、MAZAK等,多为台式激光切割机。
桌面主要用于钣金加工。可以使用的行业有很多,如电梯制造、电器开关柜、食品机械等以薄板加工为主的行业。
B、龙门式激光切割机
这种激光切割机是把上面的激光,随着机器的运行而移动,可以保证光路恒定,有效切割范围可以很大,宽度可以2-6米,长度可以几十米。主要用于工程机械、造船、机车等重工业。主要用于3MM-以内中厚板行业的落料切割。
这类激光切割机的主要品牌有:日本田中(TANAKA)、小池(KOIKE)等。
3、是否按切割工件分。可分为:光束激光
A.金属激光切割机。激光器的功率一般比较大。
B.非金属激光切割机。激光的功率一般很小。
C.也可用于切割管材、管材激光切割机。
你好。可激光切割的材料种类很多,包括碳钢、不锈钢、合金钢、木材、塑料、橡胶、布、石英、陶瓷、玻璃、复合材料等。
希望和底座结合起来,用来切割一些硬件或者操作一些车床,以及一些具体的测量。
激光切割机(外文名称:lasercuttingmachine)是由激光器发出的激光,通过光路系统聚焦成高功率密度的激光束。激光束照射在工件表面,使工件达到熔点或沸点,同时与光束同轴的高压气体将熔融或汽化的金属吹走。激光切割机加工方法具有精度高、加工成本低的特点。
与传统氧乙炔、等离子等切割工艺相比,激光切割速度快,切缝窄,热影响区小,切缝边缘垂直度好,切边平整.包括碳钢、不锈钢、合金钢、木材、塑料、橡胶、布料、石英、陶瓷、玻璃、复合材料等。随着市场经济的快速发展和科学技术的飞速发展,激光切割技术已经广泛应用于汽车、机械、电力、五金电器等领域。近年来,激光切割技术正以前所未有的速度发展,每年以15%到20%的速度增长。自2009年以来,我国以每年近25%的速度增长。目前,我国激光切割技术的整体水平与先进国家还有很大差距。因此,激光切割技术在国内市场具有广阔的发展前景和巨大的应用空间。

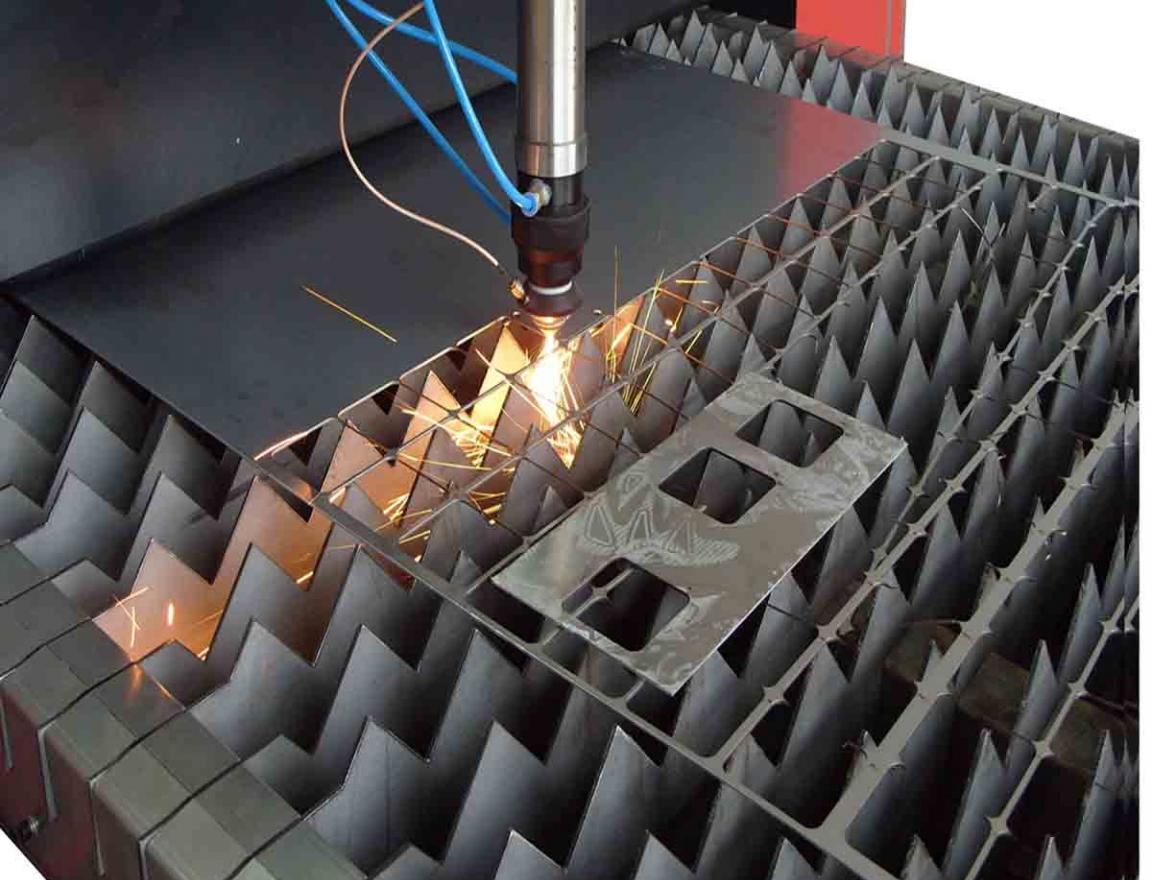

激光切割机在切割过程中,光束通过切割头的透镜聚焦成一个小焦点,使焦点达到高功率密度,切割头固定在z-轴。此时,光束输入的热量远远超过材料反射、传导或扩散的部分热量,材料迅速加热到熔化和汽化温度。同时,来自同轴或非同轴侧的高速气流将熔化并将汽化的材料吹出,形成用于材料切割的孔。随着焦点与材料的相对运动,孔形成一条宽度较窄的连续狭缝,完成材料的切割。
目前激光切割机外光路部分主要采用飞行光路系统。激光发生器发出的光束通过反射镜1、2、3到达切割头上的聚焦透镜,聚焦后在被加工材料表面形成光斑。反光罩1固定在机身上;光束上的反射器2随着光束的移动沿x方向移动; z轴上的反射器3随着z轴的移动而沿y方向移动。从图中不难看出,在切割过程中,随着光束沿x方向移动,z轴部分沿y方向移动,光路长度一直在变化。
由于制造成本等原因,民用激光发生器发出的激光束都具有一定的发散角,呈“锥形”。当“锥体”的高度发生变化(相当于激光切割机的光路长度发生变化)时,聚焦透镜表面的光束截面积也会发生变化。此外,光还具有波的特性,因此,光束在传播过程中横向扩展的衍射现象是不可避免的。这种现象存在于所有光学系统中,可以确定这些系统性能的理论基础。极限值。由于高斯光束的“锥体”和光波的衍射,当光路长度发生变化时,作用于透镜表面的光束直径会瞬间发生变化,从而引起焦距和焦深的变化,但对焦点位置的影响很小。如果在连续加工过程中焦距大小和焦深发生变化,必然会对加工产生很大的影响。例如,切割缝的宽度会不一致,在相同的切割功率下不会切穿或烧蚀板材。
